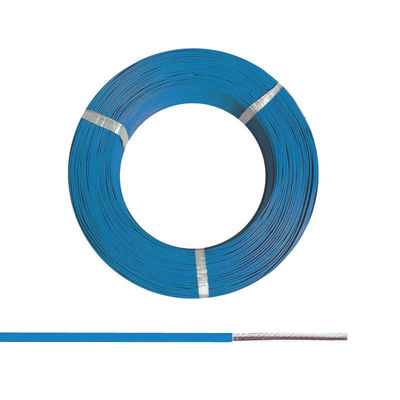

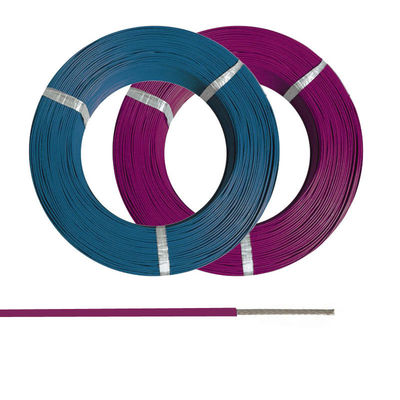

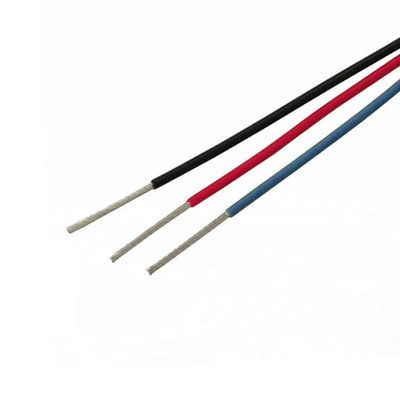

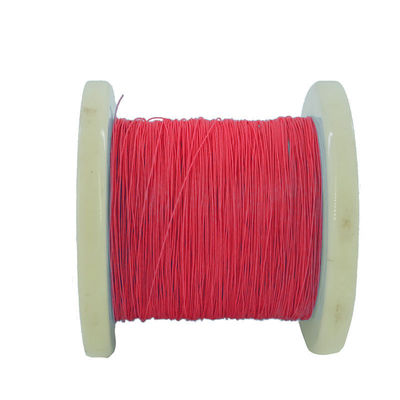

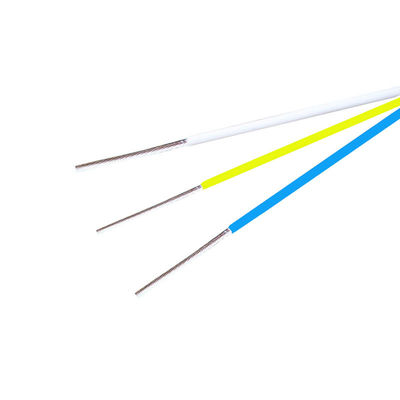

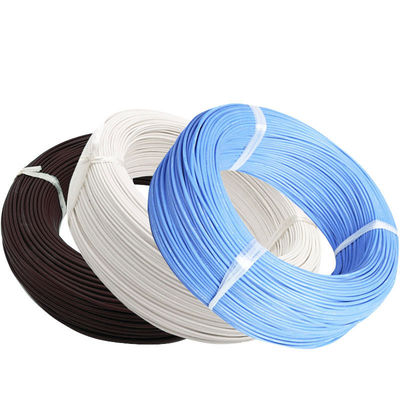

PFA 단열선 (PFA insulated wire) 은 폴리테트라플루로에틸렌 (PFA) 단열을 갖춘 전기선이다. 이 열탄화성 폴리머는 열, 화학물질 및 습도에 특별한 저항력을 제공합니다.항공우주 분야에서 요구되는 응용 프로그램에 이상적입니다., 자동차, 전자 및 통신 산업에서 가혹한 조건에서 신뢰할 수있는 성능이 필수적입니다.
| 매개 변수 | 가치 |
|---|---|
| 작동 온도 | -65°C ~ +250°C |
| 정량 전압 | AC110V, AC250V, AC600V 또는 그 이하 |
| 단열 저항 | ≥1×103MΩ |
| 상대 습도 | 95%±3 |
| 시험 전압 (AC 50Hz) | 2000V/5분 |
| 종류 | 설명 |
|---|---|
| AFK-250 | 은장 된 구리 와이어 코어 고온 PFA 단열 전선 |
| AFKP-250 | 은으로 칠 된 구리 와이어 고온 PFA 단열 보호 전기 와이어 |
단열: PFA
선도자: 은으로 칠 된 구리 와이어, 고장 된 구리 와이어, 또는 벗은 구리 와이어
| 면적 (mm2) | 선도자 구조 (mm) | 단열 두께 (mm) | 외부 지름 (mm) | 최대 전도기 저항 DC20°C (Ω/km) |
|---|---|---|---|---|
| 0.05 | 7/0.10 | 0.20 | 0.70 | 376.2 |
| 0.20 | 7/0.20 | 0.30 | 1.20 | 83.5 |
| 0.35 | 19/0.16 | 0.30 | 1.40 | 49.5 |
| 0.50 | 19/0.18 | 0.35 | 1.60 | 36.0 |
| 0.75 | 19/0.23 | 0.35 | 1.85 | 22.7 |
| 1.0 | 19/0.26 | 0.35 | 2.00 | 19.0 |
| 1.20 | 19/0.28 | 0.35 | 2.10 | 15.3 |
| 1.50 | 19/0.32 | 0.40 | 2.40 | 11.7 |
| 2.0 | 19/0.37 | 0.40 | 2.65 | 9.45 |
| 2.5 | 19/0.41 | 0.50 | 3.05 | 6.86 |
| 4.0 | 37/0.37 | 0.50 | 3.60 | 4.51 |
| 6.0 | 37/0.45 | 0.50 | 4.20 | 3.05 |
| 8.0 | 133/028 | 0.50 | 5.20 | 2.16 |
| 10 | 133/062 | 0.50 | 5.80 | 1.68 |
| 16 | 133/039 | 0.60 | 7.0 | 1.13 |
| 20 | 133/045 | 0.60 | 8.0 | 0.886 |
| 25 | 196/0.40 | 0.60 | 8.8 | 0.734 |
| 35 | 494/0.30 | 0.70 | 10.4 | 0.511 |
| 50 | 396/040 | 0.80 | 12.2 | 0.358 |
| 70 | 551/0.40 | 1.0 | 14.6 | 0.270 |
| 95 | 760/0.40 | 1.2 | 17.2 | 0.210 |
| 특징 | 옵션 |
|---|---|
| 선도자 재료 | 금으로 칠한 구리 또는 금으로 칠한 구리 |
| 선도자 유형 | 고체 또는 밧줄 |
| 숫자 코어 | 단일 핵, 2 핵, 3 핵, 4 핵, 5 핵 |
| 단열 | PFA, FEP, PTFE, ETFE 단열 |
| 가등전압 | 600V 이하 |
| 색상 | 흰색, 검은색, 갈색, 녹색, 빨간색, 노란색, 파란색 등 |
| 작업 온도 | -65°C ~ +250°C |
Xiangtan Shenzhou Special Cable Co., LTD는 21년의 경험을 가진 중국의 항공 우주 및 군사 부문용 안정적인 전선 및 케이블 공급업체입니다. 우리는 우리 자신의 케이블 화합물을 생산합니다.글로벌 고객을 위해 우수한 품질과 경쟁력 있는 가격을 유지할 수 있도록.
제조 결함이 있는 제품을 수리하고 교체하고 반환할 수 있도록 보장하고 품질 문제로 인한 직접적인 경제적 손실을 보상합니다.
