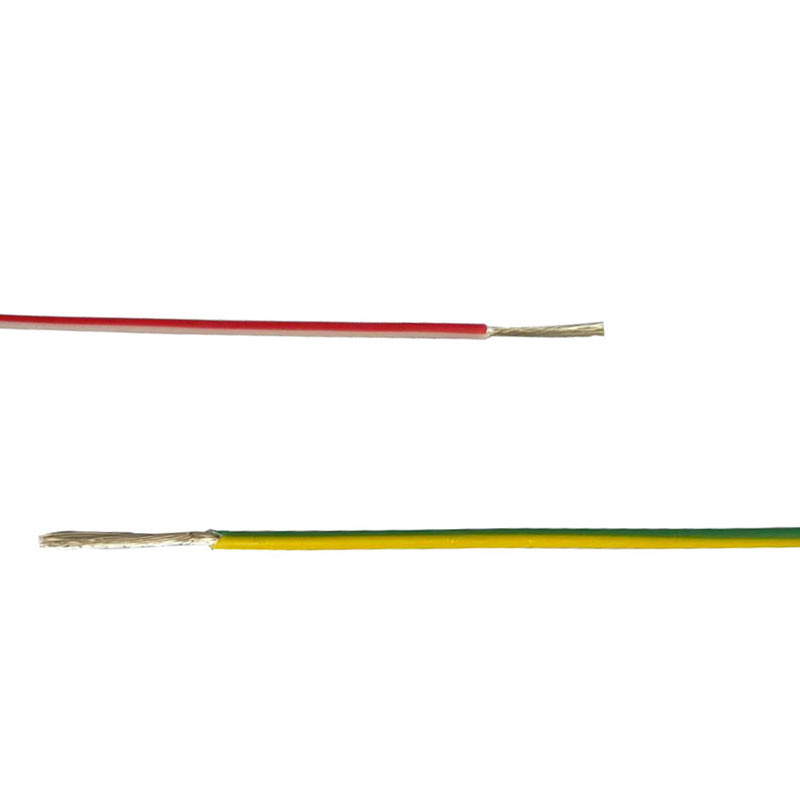

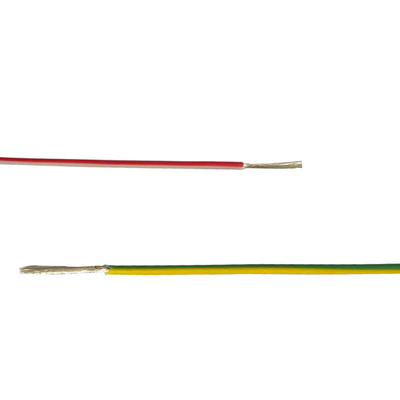

다중 사슬 은도금된 구리 고온 레지스턴트 FEP 절연선
FEP 와이어는 우수한 내식성, 오일 저항, 강산 저항, 강한 알칼리성 저항, 강한 산화제, 기타 등등을 가지고 있습니다. 우수한 절연 성능, 고전압 저항, 고주파 손실, 어떤 수분 흡수, 절연 저항 ; 우수한 내염성, 내노화성, 긴 서비스 라이프.
특성 :
1. 정격 전압 : AC600V 또는 낮습니다
2. 작동 온도 : -65Degree ~ +200Degree
3. 도체 유형 : 꼼짝 못하게 되거나 단단합니다
4. 전도체 물질 : 은이거나 주석 도금을 한 도금 구리 관리인
5. 절연된 소재 : FEP 단열재
6. 와이어 게이지 : 10AWG, 12AWG, 16AWG, 18AWG, 22AWG, 24AWG, 26AWG, 28AWG ...
7. 이용 가능한 색 : 하얗고 명백하, 검, 회색빛이, 노랗, 푸르, 보라색이, 빨갛, 푸르, 녹색입니다...
| 타입 |
| FEP 단열재 은도금된 구리 관리인 도선 |
| FEP 단열재 주석 도금 구리 관리인 도선 |
| 주석 도금을 하거나 은인 FEP 단열재는 도선을 보호하는 구리 전도체를 코팅했습니다 |
| 주석 도금을 하거나 은인 FEP 단열재는 가닥 구리 휘어진 도선을 코팅했습니다 |
| 주석 도금을 하거나 은인 FEP 단열재는 가닥 구리 휘어진 차폐 도선을 코팅했습니다 |
| 와이어 게이지 (AWG) |
섹션 영역 (mm2) |
관리인 구조 부분 / 지름 (밀리미터) |
절연 두께 (밀리미터) |
외경 (밀리미터) |
맥스. 20C에 있는 도체 저항 (Ω/Km) |
패킹 길이 (m) |
| 10 awg | 5mm2 | 37x0.43mm | 0.33 밀리미터 | 3.67 | 3.546 | 305 |
| 12 awg | 3mm2 | 19x0.49mm | 0.33 밀리미터 | 3.11 | 5.64 | 305 |
| 14 awg | 2mm2 | 19x0.37mm | 0.33 밀리미터 | 2.51 | 8.96 | 305 |
| 16 awg | 1.2mm2 | 19x0.3mm | 0.33 밀리미터 | 2.16 | 14.6 | 305 |
| 17 awg | 19x0.26mm | 0.33 밀리미터 | 1.96 | 18.3 | 305 | |
| 18 awg | 1mm2 | 19x0.23mm | 0.33 밀리미터 | 1.81 | 23.2 | 305 |
| 20 awg | 0.5mm2 | 19x0.2mm | 0.33 밀리미터 | 1.61 | 36.7 | 305 |
| 1x0.8mm | 0.33 밀리미터 | 1.46 | 35.2 | 305 | ||
| 22 awg | 0.3mm2 | 19x0.16mm | 0.33 밀리미터 | 1.46 | 59.4 | 610 |
| 1x0.65mm | 0.33 밀리미터 | 1.31 | 56.4 | 610 | ||
| 24 awg | 0.2mm2 | 7x0.2mm | 0.33 밀리미터 | 1.26 | 94.2 | 610 |
| 1x0.5mm | 0.33 밀리미터 | 1.16 | 89.3 | 610 | ||
| 26 awg | 0.12mm2 | 7x0.16mm | 0.33 밀리미터 | 1.14 | 150 | 610 |
| 1x0.4mm | 0.33 밀리미터 | 1.06 | 143 | 610 | ||
| 28 awg | 0.08mm2 | 7x0.12mm | 0.33 밀리미터 | 1.02 | 239 | 610 |
| 1x0.32mm | 0.33 밀리미터 | 0.98 | 227 | 610 | ||
| 30 awg | 0.06mm2 | 7x0.1mm | 0.33 밀리미터 | 0.96 | 381 | 610 |
| 1x0.254mm | 0.33 밀리미터 | 0.914 | 361 | 610 | ||
| 32 awg | 0.035mm2 | 7x0.08mm | 0.41 밀리미터 | 1.06 | 664.8 | 610 |
| 1x0.2mm | 0.41 밀리미터 | 1.02 | 588.3 | 610 |
다음을 주목했습니다상술과 핵심 호는 위에서 말한 규정으로 제한되지 않습니다, 그들이 맞춤화될 수 있습니다.
