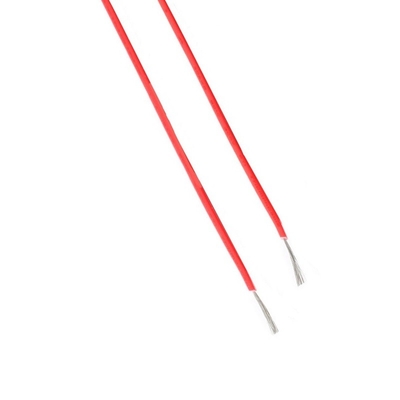

AWG18 20 22 24 비난에 까딱없는 격리된 꼰 주석 도금 구리 전선 케이블
그것은 우수한 내식성, 오일 저항, 강산, 강한 알칼리성 저항, 강한 산화제, 기타 등등을 가지고 있습니다 ; 우수한 절연 성능, 고전압 저항, 고주파, 어떤 수분 흡수, 큰 절연 저항에 있는 저손실 ; 그것은 우수한 내염성, 내노화성과 긴 서비스 라이프를 가지고 있습니다.
애플리케이션
1. 전자 공업에서 저항선과 난연제 와이어를 노화시키면서, 온도 보상 와이어, 저온 저항선, 고온 열선을 위해 사용될 수 있습니다
2. 가전업계에서, 그것은 에어컨, 전자 레인지, 전자적 소독 관방, 전기 쌀 보루, 전자적 뜨거운 물병, 전열기, 전기 오븐, 전기 후라이팬, 램프와 랜턴, 등의 내부 와이어링을 위해 사용될 수 있습니다.
특성
1. 정격 전압 :300/500V
2. 작동 온도 :-60~+200C/250C
3. 관리인 :꼼짝 못하게 된 주석 도금을 한 동선 또는 은도금의 동선
4. 단열재 :테플론 FEP (200C) 또는 PFA(250C)
5. 셰이하트 :테플론 FEP (200C) 또는 PFA(250C)
6. 색 :Red/yello/green/blue/brown/black 기타 등등.
| 섹션 영역 | 컨덕터 구조 | 단열재 | 덮개 | 20 C( Ω /km )에 있는 Max.resistance | ||
| (mm2) | (밀리미터) | 두께 밀리미터 |
하세요 | 두께 밀리미터 |
OD | |
| 1 × 0.12 | 7/0.15 | 0.2 | 0.85 | 0.2 | 1.7 | 150 |
| 1 × 0.2 | 7/0.20 | 0.2 | 1 | 0.2 | 1.9 | 83.5 |
| 1 × 0.35 | 19/0.16 | 0.25 | 1.3 | 0.25 | 2.2 | 49.5 |
| 1 × 0.5 | 19/0.18 | 0.25 | 1.4 | 0.25 | 2.4 | 36 |
| 1 × 0.75 | 19/0.23 | 0.25 | 1.7 | 0.25 | 2.7 | 22.7 |
| 1 × 1.0 | 19/0.26 | 0.25 | 1.8 | 0.25 | 2.8 | 19 |
| 2 × 0.035 | 7/0.08 | 0.2 | 0.65 | 0.2 | 2.2 | 525 |
| 3 × 0.05 | 7/0.10 | 0.2 | 0.7 | 0.25 | 2.4 | 330 |
| 3 × 0.08 | 7/0.12 | 0.2 | 0.78 | 0.25 | 2.5 | 227 |
| 4 × 0.08 | 7/0.12 | 0.2 | 0.78 | 0.25 | 2.8 | 227 |
| 6 × 0.08 | 7/0.12 | 0.2 | 0.78 | 0.25 | 3.2 | 227 |
| 2 × 0.12 | 7/0.15 | 0.2 | 0.85 | 0.25 | 2.7 | 150 |
| 3 × 0.12 | 7/0.15 | 0.2 | 0.85 | 0.25 | 2.7 | 150 |
| 4 × 0.12 | 7/0.15 | 0.2 | 0.85 | 0.25 | 3 | 150 |
| 5 × 0.12 | 7/0.15 | 0.2 | 0.85 | 0.3 | 3.3 | 150 |
| 6 × 0.12 | 7/0.15 | 0.2 | 0.85 | 0.3 | 3.6 | 150 |
| 7 × 0.12 | 7/0.15 | 0.2 | 0.85 | 0.3 | 3.6 | 150 |
| 8 × 0.12 | 7/0.15 | 0.2 | 0.85 | 0.3 | 3.9 | 150 |
| 10 × 0.12 | 7/0.15 | 0.2 | 0.85 | 0.3 | 4.5 | 150 |
| 12 × 0.12 | 7/0.15 | 0.2 | 0.85 | 0.3 | 4.6 | 150 |
| 19 × 0.12 | 7/0.15 | 0.2 | 0.85 | 0.35 | 5.5 | 150 |
| 2 × 0.2 | 7/0.20 | 0.2 | 1 | 0.25 | 2.9 | 83.5 |
| 3 × 0.2 | 7/0.20 | 0.2 | 1 | 0.25 | 3 | 83.5 |
| 4 × 0.2 | 7/0.20 | 0.2 | 1 | 0.3 | 3.5 | 83.5 |
| 5 × 0.2 | 7/0.20 | 0.2 | 1 | 0.3 | 3.8 | 83.5 |
| 6 × 0.2 | 7/0.20 | 0.2 | 1 | 0.3 | 4.2 | 83.5 |
| 7 × 0.2 | 7/0.20 | 0.2 | 1 | 0.3 | 4.2 | 83.5 |
| 8 × 0.2 | 7/0.20 | 0.2 | 1 | 0.35 | 4.5 | 83.5 |
| 10 × 0.2 | 7/0.20 | 0.2 | 1 | 0.35 | 5.2 | 83.5 |
| 12 × 0.2 | 7/0.20 | 0.2 | 1 | 0.35 | 5.4 | 83.5 |
| 19 × 0.2 | 7/0.20 | 0.2 | 1 | 0.4 | 6.4 | 83.5 |
| 2 × 0.35 | 19/0.16 | 0.25 | 1.3 | 0.25 | 3.5 | 49.5 |
| 3 × 0.35 | 19/0.16 | 0.25 | 1.3 | 0.25 | 3.6 | 49.5 |
| 4 × 0.35 | 19/0.16 | 0.25 | 1.3 | 0.3 | 4.25 | 49.5 |
| 5 × 0.35 | 19/0.16 | 0.25 | 1.3 | 0.35 | 4.7 | 49.5 |
| 6 × 0.35 | 19/0.16 | 0.25 | 1.3 | 0.35 | 5 | 49.5 |
| 7 × 0.35 | 19/0.16 | 0.25 | 1.3 | 0.35 | 5.1 | 49.5 |
| 8 × 0.35 | 19/0.16 | 0.25 | 1.3 | 0.35 | 5.5 | 49.5 |
| 10 × 0.35 | 19/0.16 | 0.25 | 1.3 | 0.4 | 6.5 | 49.5 |
| 12 × 0.35 | 19/0.16 | 0.25 | 1.3 | 0.4 | 6.7 | 49.5 |
| 19 × 0.35 | 19/0.16 | 0.25 | 1.3 | 0.5 | 8 | 49.5 |
| 2 × 0.5 | 19/0.18 | 0.25 | 1.4 | 0.25 | 3.8 | 36 |
| 3 × 0.5 | 19/0.18 | 0.25 | 1.4 | 0.25 | 3.9 | 36 |
| 4 × 0.5 | 19/0.18 | 0.25 | 1.4 | 0.3 | 4.6 | 36 |
| 5 × 0.5 | 19/0.18 | 0.25 | 1.4 | 0.35 | 5 | 36 |
| 6 × 0.5 | 19/0.18 | 0.25 | 1.4 | 0.35 | 5.4 | 36 |
| 7 × 0.5 | 19/0.18 | 0.25 | 1.4 | 0.35 | 5.4 | 36 |
| 8 × 0.5 | 19/0.18 | 0.25 | 1.4 | 0.35 | 5.9 | 36 |
| 10 × 0.5 | 19/0.18 | 0.25 | 1.4 | 0.4 | 7 | 36 |
| 12 × 0.5 | 19/0.18 | 0.25 | 1.4 | 0.4 | 7.2 | 36 |
| 19 × 0.5 | 19/0.18 | 0.25 | 1.4 | 0.5 | 8.5 | 36 |
| 20 × 0.6 | 19/0.20 | 0.25 | 1.5 | 0.5 | 9.5 | 36 |
| 2 × 0.75 | 19/0.23 | 0.25 | 1.7 | 0.3 | 4.6 | 22.7 |
| 3 × 0.75 | 19/0.23 | 0.25 | 1.7 | 0.4 | 4.8 | 22.7 |
| 4 × 0.75 | 19/0.23 | 0.25 | 1.7 | 0.4 | 5.5 | 22.7 |
| 5 × 0.75 | 19/0.23 | 0.25 | 1.7 | 0.4 | 6 | 22.7 |
| 6 × 0.75 | 19/0.23 | 0.25 | 1.7 | 0.4 | 6.4 | 22.7 |
| 7 × 0.75 | 19/0.23 | 0.25 | 1.7 | 0.4 | 6.4 | 22.7 |
| 8 × 0.75 | 19/0.23 | 0.25 | 1.7 | 0.4 | 6.9 | 22.7 |
| 10 × 0.75 | 19/0.23 | 0.25 | 1.7 | 0.4 | 8.2 | 22.7 |
| 12 × 0.75 | 19/0.23 | 0.25 | 1.7 | 0.5 | 8.5 | 22.7 |
| 19 × 0.75 | 19/0.23 | 0.25 | 1.7 | 0.6 | 10.2 | 22.7 |
| 2 × 1 | 19/0.26 | 0.25 | 1.8 | 0.3 | 4.7 | 19 |
| 3 × 1 | 19/0.26 | 0.25 | 1.8 | 0.35 | 4.8 | 19 |
| 4 × 1 | 19/0.26 | 0.25 | 1.8 | 0.4 | 5.6 | 19 |
| 5 × 1 | 19/0.26 | 0.25 | 1.8 | 0.4 | 6.2 | 19 |
| 6 × 1 | 19/0.26 | 0.25 | 1.8 | 0.4 | 6.8 | 19 |
| 7 × 1 | 19/0.26 | 0.25 | 1.8 | 0.4 | 6.8 | 19 |
| 8 × 1 | 19/0.26 | 0.25 | 1.8 | 0.4 | 7.3 | 19 |
| 10 × 1 | 19/0.26 | 0.25 | 1.8 | 0.5 | 8.8 | 19 |
| 12 × 1 | 19/0.26 | 0.25 | 1.8 | 0.5 | 9 | 19 |
| 19 × 1 | 19/0.26 | 0.25 | 1.8 | 0.6 | 10.8 | 19 |
| 2 × 1.5 | 19/0.32 | 0.3 | 2.25 | 0.4 | 5.8 | 11.7 |
| 3 × 1.5 | 19/0.32 | 0.3 | 2.25 | 0.4 | 6 | 11.7 |
| 4 × 1.5 | 19/0.32 | 0.3 | 2.25 | 0.4 | 6.8 | 11.7 |
| 5 × 1.5 | 19/0.32 | 0.3 | 2.25 | 0.4 | 7.5 | 11.7 |
| 6 × 1.5 | 19/0.32 | 0.3 | 2.25 | 0.5 | 8.4 | 11.7 |
| 7 × 1.5 | 19/0.32 | 0.3 | 2.25 | 0.5 | 8.4 | 11.7 |
| 8 × .5 | 19/0.32 | 0.3 | 2.25 | 0.5 | 9 | 11.7 |
| 10 × 1.5 | 19/0.32 | 0.3 | 2.25 | 0.5 | 10.5 | 11.7 |
| 12 × 1.5 | 19/0.32 | 0.3 | 2.25 | 0.6 | 11.2 | 11.7 |
| 19 × 1.5 | 19/0.32 | 0.3 | 2.25 | 0.7 | 13.2 | 11.7 |
| 2 × 2.5 | 19/0.41 | 0.4 | 2.8 | 0.4 | 7 | 11.7 |
| 3 × 2.5 | 19/0.41 | 0.4 | 2.8 | 0.4 | 7.2 | 6.86 |
| 4 × 2.5 | 19/0.41 | 0.4 | 2.8 | 0.4 | 8.2 | 6.86 |
| 5 × 2.5 | 19/0.41 | 0.4 | 2.8 | 0.5 | 9.2 | 6.86 |
| 6 × 2.5 | 19/0.41 | 0.4 | 2.8 | 0.5 | 10 | 6.86 |
| 7 × 2.5 | 19/0.41 | 0.4 | 2.8 | 0.5 | 10 | 6.86 |
| 8 × 2.5 | 19/0.41 | 0.4 | 2.8 | 0.6 | 11 | 6.86 |
| 10 × 2.5 | 19/0.41 | 0.4 | 2.8 | 0.7 | 13.2 | 6.86 |
다음을 주목했습니다상술과 핵심 호는 위에서 말한 규정으로 제한되지 않습니다, 그들이 맞춤화될 수 있습니다.
