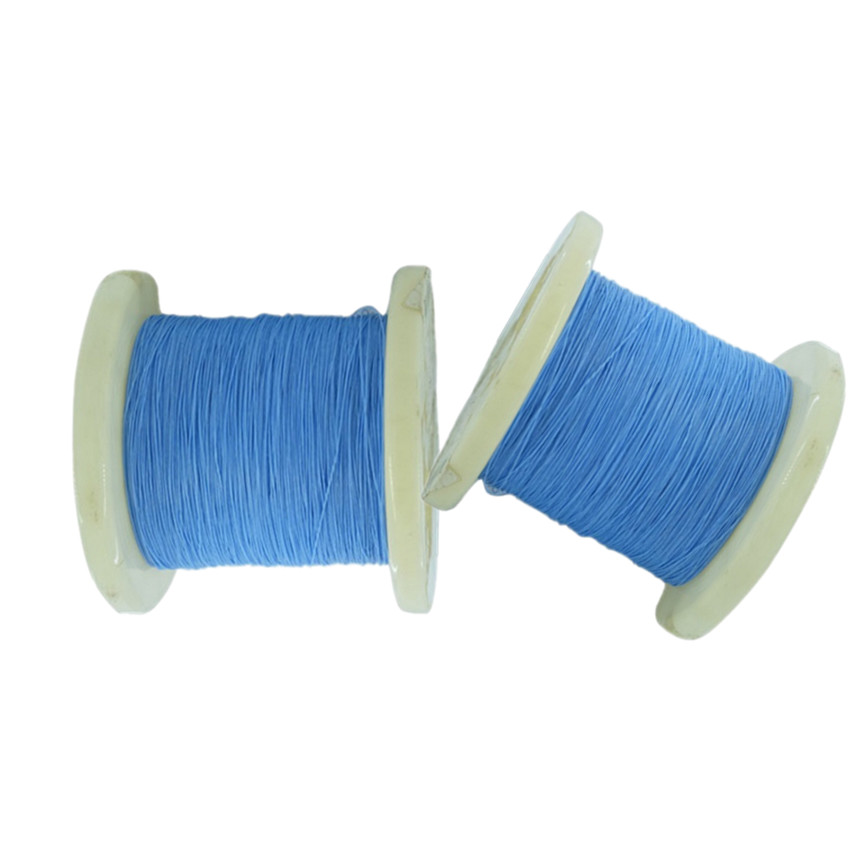

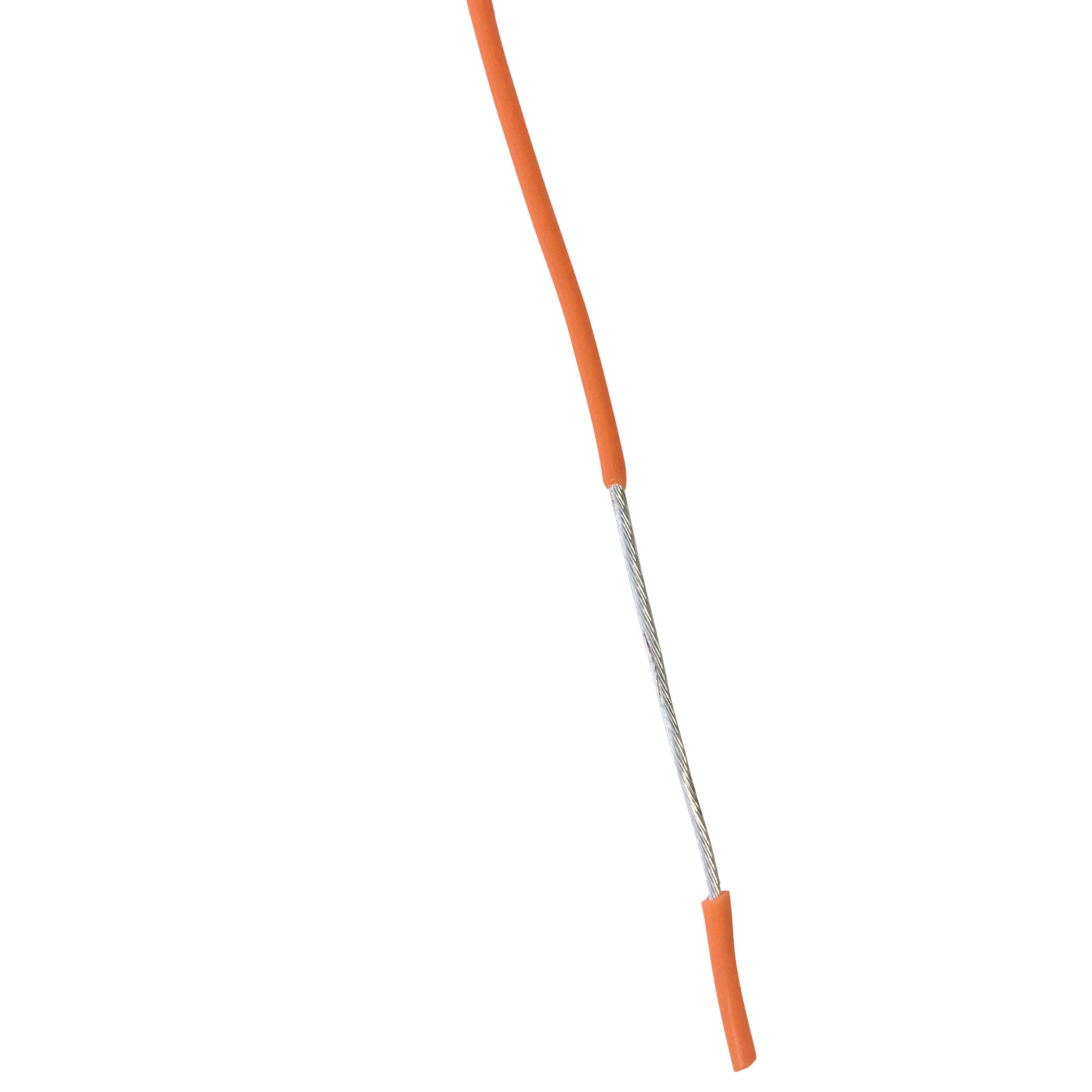

고온은 도금 구리 PTFE 절연 계측 케이블
PTFE 와이어는 내식성, 내유성, 강산, 강알칼리성, 강산화제 등이 우수합니다. 우수한 전기 절연 성능, 고전압 저항, 고주파에서의 저손실, 흡습 없음, 큰 절연 저항;내화성, 내노 화성 및 긴 수명이 우수합니다.
PTFE 와이어의 응용
고온 환경에서 모든 종류의 항공기, 비행선, 장갑 전투 차량, 선박 및 내부 전기 장비 및 계기 회로 연결의 기타 목적에 주로 사용되는 굽힘 경우에 적합합니다.
PTFE 와이어의 특성
1. 정격 전압: 125V, 300V, 600V
2. 작동 온도: -60 ~ +250 ° C, 단기 온도는 350 ° C일 수 있습니다.
3. 지휘자: 나동선, 은도금 동선 또는 니켈 도금 동선
4. 절연: PTFE 필름(폴리테트라플루오로에틸렌 필름 랩 절연체) 또는 편조 차폐 및 외장을 추가합니다.
5. 색깔: 빨강, 노랗고, 녹색, 갈색, 투명하고, 회색, 파랗고, 주황색, 백색, 까만 등.
| 지휘자 | 절연 두께 mm |
와이어 외경 mm |
insualation의 저항 | |||||||||
| 공칭 단면적 mm2 |
단일 와이어 x 직경 | 지휘자 직경 mm |
110V | 250V | 600V | AFR-250형 | AFRP-250형 | MΩ·km | ||||
| mm | 110V | 250V | 600V | 110V | 250V | 600V | ||||||
| 0.013 | 7×0.05 | 0.15 | 0.1 | 0.15 | 0.25 | 0.38 | 0.49 | 0.71 | 0.7 | 0.82 | 1.02 | 5×10삼 |
| 0.035 | 7×0.08 | 0.24 | 0.1 | 0.15 | 0.25 | 0.47 | 0.58 | 0.81 | 0.85 | 0.91 | 1.14 | |
| 0.06 | 7×0.10 | 0.3 | 0.1 | 0.15 | 0.25 | 0.55 | 0.65 | 0.87 | 0.9 | 0.97 | 1.2 | |
| 0.08 | 7×0.12 | 0.36 | 0.1 | 0.15 | 0.25 | 0.6 | 0.7 | 0.93 | 1 | 1.03 | 1.26 | |
| 19×0.07 | ||||||||||||
| 0.1 | 7×0.14 | 0.42 | 0.1 | 0.15 | 0.25 | 0.7 | 0.83 | 1 | 1.05 | 1.15 | 1.3 | |
| 19×0.08 | ||||||||||||
| 0.14 | 7×0.16 | 0.5 | 0.1 | 0.15 | 0.25 | 0.73 | 0.85 | 1.05 | 1.05 | 1.18 | 1.45 | |
| 19×0.10 | ||||||||||||
| 0.2 | 7×0.20 | 0.6 | 0.15 | 0.3 | 0.85 | 0.97 | 1.3 | 1.3 | 1.4 | 1.7 | ||
| 19×0.12 | ||||||||||||
| 0.35 | 7×0.25 | 0.8 | 0.15 | 0.3 | 1.2 | 1.5 | 1.6 | 1.9 | ||||
| 19×0.16 | ||||||||||||
| 0.5 | 7×0.30 | 0.9 | 0.15 | 0.3 | 1.3 | 1.6 | 1.7 | 2 | ||||
| 19×0.18 | ||||||||||||
| 0.8 | 7×0.37 | 1.1 | 0.2 | 0.3 | 1.65 | 1.85 | 2.05 | 2.3 | ||||
| 19×0.23 | ||||||||||||
| 1 | 19×0.26 | 1.3 | 0.2 | 0.3 | 1.88 | 2 | 2.25 | 2.45 | ||||
| 1.2 | 19×0.28 | 1.4 | 0.2 | 0.3 | 1.95 | 2.15 | 2.38 | 2.55 | ||||
| 1.5 | 19×0.32 | 1.6 | 0.2 | 0.3 | 2.15 | 2.35 | 2.63 | 2.83 | ||||
| 2 | 19×0.37 | 1.85 | 0.2 | 0.3 | 2.4 | 2.6 | 2.97 | 3.08 | ||||
| 2.5 | 19×0.14 | 2.34 | 0.2 | 0.35 | 2.95 | 3.2 | 3.43 | |||||
| 49×0.26 | ||||||||||||
| 삼 | 49×0.28 | 2.52 | 0.2 | 0.35 | 3.1 | 3.37 | 3.5 | |||||
| 4 | 49×0.32 | 2.88 | 0.35 | 3.52 | 4.12 | |||||||
| 6 | 49×0.39 | 3.51 | 0.35 | 4.15 | 4.75 | |||||||
언급:사양 및 코어 번호.위의 규정에 국한되지 않고 사용자 정의할 수 있습니다.
